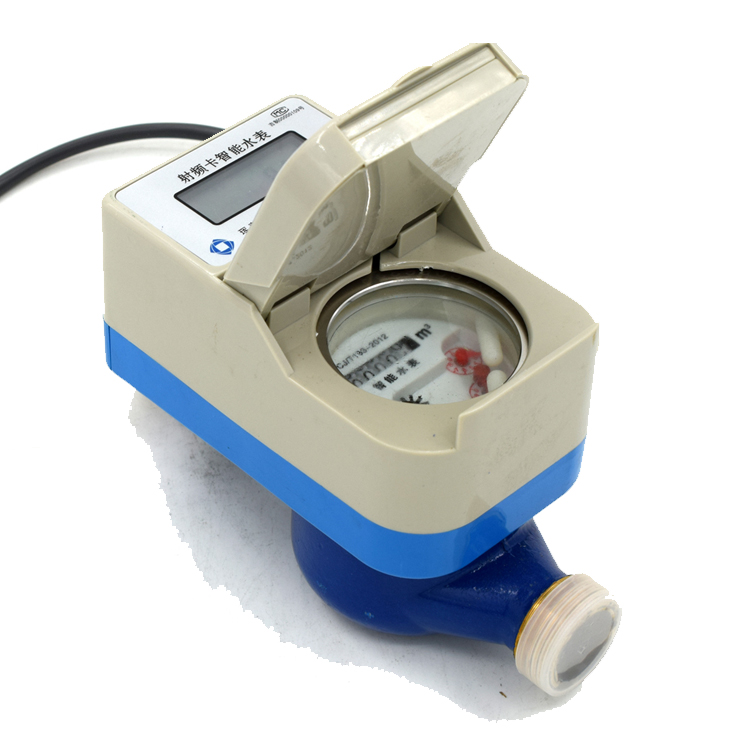

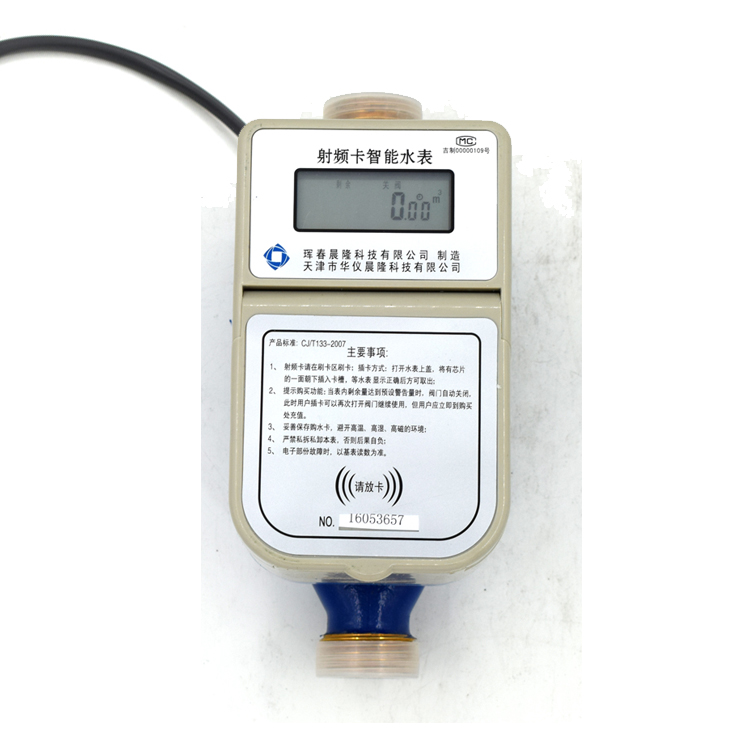

防滴漏远传水表
发布时间:2016/12/08 点击量:
产品名称:防滴漏远传水表
编号:022
型号:HY-MYFDL
概述:
有线远传水表(带阀控/不带阀控),通过干簧管、霍尔、光电等机芯采样方式计量,通过485、mbus、TTL传输方式远传,传输协议可以根据用户要求设为DL/T645和CJ/T188或者标准modbus协议。用户可以通过采集器,集中器,远程抄取表的读数,也可以通过手机、手持机抄表。
主要技术参数:
机电转换误差:小于等于±1(最小显示分度)。 |
电磁兼容性能 1、静电放电抗干扰度--3级。 2、射频电磁场辐射抗干扰度--2级。 |
接口类型 1、RS-485型-接口遵循RS-485通讯标准,四线制。 2、M-BUS型-接口遵循Meter-Bus通讯标准,两线制 |
通讯参数 1、波特率:2400bps(可选1200、4800、9600) 2、校验方式:偶校验(可选无校验) 3、数据位:8位 4、停止位:1位 表地址:见表盘标签所示。 |
通讯协议:通讯协议支持CJ/T188、DL/T645-1997、DL/T645-2007标准MODBUS、MODBUS-RTU |
工作电源:DC(9-15)V或DC(24-12)V |
口径(DN)mm | 纯水表 | 15 | 20 | 25 |
过载流量(Q4)m³/h | 1.25 | 3.125 | 5.00 | 7.875 |
常用流量(Q3)m³/h | 1.00 | 2.50 | 4.00 | 6.30 |
分界流量(Q2)m³/h | 0.01 | 0.05 | 0.08 | 0.126 |
最小流量(Q1)m³/h | 0.00001 | 0.0313 | 0.05 | 0.0788 |
测量范围(Q3/Q1) | 160/80 | 80 | ||
误差 | 小流量:≤±5% 常用流量:≤±2%(冷水)、≤±3%(热水) | |||
读数范围 | 0.00001~99999.99999 | 0.0001~99999.9999 | ||
工作温度 | 0.1℃~30℃ | 冷水表:0.1℃~30℃;热水表:0.1℃~90℃ | ||
允许水压 | 0.03 MPa~0.5MPa(PPO) | 0.03 MPa~1 MPa | ||
0.03 MPa~1MPa | ||||
始动流量 | 2L/h(防滴漏水表)/0.00001 | |||
静态工作电流 | ≤5μA(带时钟芯片) | |||
压损等级 | △p63(≤0.063MPa) | |||
流动剖面敏感度等级 | U10,D5 | |||
气候和机械环境安全等级 | B类 | |||
电磁兼容性等级 | E1 |
主要功能特点:
1、可以远程直读表的数据,提高管理部门的管理水平,降低管理成本。
2、可以配合各类用户,提供不同的输出方式和协议,方便工业民用各种环境对接。
3、有线远传阀控功能可以方便管理部门,实现预收费,或者远程控制,远程充值等功能。
4、可以计量水表的正向流量与反向流量,为管理部门提供决策参考,防止使用用户窃水。
5、可以实现阶梯水价,方便管理部门按照阶梯水价收费。
6、液晶显示功能:本水表液晶显示屏显示本次购水金额、剩余
金额、累计金额、阀门状态、电池电量不足提示、错卡提示等。
7、防磁干扰功能:当水表遇外界强磁干扰影响水表的正常计量时,
水表阀门关闭。磁干扰消除后.阀门自动开启。
8、电压监控功能:内置电池电压低于设定值时。报警后关阀,或向远端管理部门报警。
提示更换电池,保存表内信息。/光电直读无此功能
8、阀门自动维护功能:定期开关阀一次。避免阀门结垢。
9、密封性:密封性好,防水,防潮、防人为攻击。
产品特性 :
在防滴漏水表基础上增加远传发讯,防滴漏/高灵敏预付费水表主要特点是,滴水计量,计量原理分为旋翼防滴漏按升发讯、韦根电子式水表使动流量为0.00001M³,推荐使用精度最高的韦根电子式水表精度高。口径为15mm或20mm,25mm口径.
