一体型水控机
发布时间：2017/08/08 点击量：

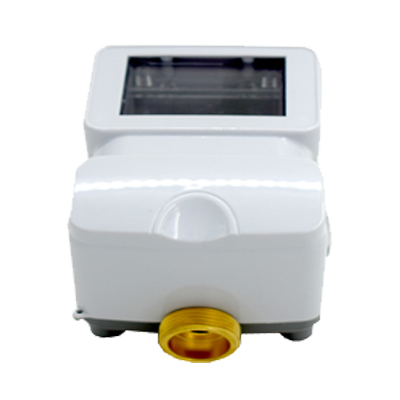

产品名称：一体型水控机
编号：060
型号：HY-MKYT
产品配置：
一体水控机可按流量和时间计费均可，流量计和电磁阀均装在一体水控壳体中，亦方便客户安装便用。适用于学校、工厂、医院、公共浴室、公寓等各种需要节水的场所。一套包括一体水控机、读卡器、卡片、485一卡通软件。适用场合
一表多卡型水控适合安装在学生寝室卫生间、校园洗浴中心、健身俱乐部、工厂员工宿舍楼、酒店职工住宿楼、医院住院部和企事业单位等任何控制用水或者计费环境，通过IC卡来控制每人每天的用水时间或者水量，也可用于校园热水投资收费。
可以根据要求选择 射频卡+无线远传型或射频卡+物联网型，加强使用监管。
参数 1、 读卡类型：MiFare one
2、 读卡距离：2-7cm
3、 读卡速度：<1s
4、 工作电压：DC12V1A ，可特殊定做电池供电低功耗型。
5、 待机功率：<1W，刷卡时<5W
6、 计费精度：0.001元钱每升水
7、 数据存储：流水式存储30000条
8、 口径：DN15-DN300
9、卡中最大充值金额：99999.99
10、兼容型：兼容售饭系统、考勤、门禁系统，一卡通。
功能一、用于收费用水环境
计费模式：我们先确定好水控机收费单价假设1吨热水50元钱，我们将单位换算为最小单位，如：1000升5000分钱，最小单位
是1升水5分钱，如右图所示：此单价的设置是通过充值机将单价
设置在“管理卡”上；然后拿“管理卡”去刷水控机。即可将费率传递给水控机。
首先通过充值机对IC卡进行充值，然后到浴室水控机进行刷卡冲凉，水控机采用插卡出水，拔卡停水的消费模式；
采用用量计费，精确无误；计费精度为1升水扣几分钱，水控机的计费价格由投资人或者学校议定；
本公司提供的水控机均为防水设计；
内部结构分为三部分电磁阀、流量计和电脑控制板；
水控机采用液晶中文显示，刷卡消费时可以时时查看卡中余额；
安装时直接将活结拧在出水的水管上，安装采用水平安装或者竖直安装，竖直安装时出水口必须朝上；
水控机采用12V低电压工作不会对人体造成危害；
水控机可采用单独供电和集中供电，
单独供电是1个电源带1台水控机，集中供电是1个集中电源带多台水控机，
比如1个12V30A的集中电源可以供25台水控机同时工作，
布线距离要求不要超过30米，采用1.5个平方的电源线。
功能二、用于控制用水
假如工厂想控制员工的每天用水流量20升（略为1桶装水）右侧是“管理卡”参数的设置；将设置好的管理卡到每台水控机上面去刷下，将“管理卡”中参数传递给水控机。备注：需要用户卡在软件系统发卡，可以不充值。
功能三、用于控制和收费用水环境
假如工厂想控制员工的每天用水流量20升（略为1桶装水），又想收费用水（一吨热水水50元）；右侧是“管理卡”参数的设置；将设置好的管理卡到每台水控机上面去刷下，
将“管理卡”中参数传递给水控机。
系统组成
| 产品名称 | 规格型号 | 备注 |
| IC卡水控机 | XN-6117 | LED显示，可脱机挂失找回余额 |
| IC卡充值机 | XN-6103 | USB免驱，无键盘，需链接电脑（含USB线） |
| 电源（单独电源或集中电源） | DC12V1A或者DC12V30A | 可以每台机器一个变压器，也可以多台机器共用1个变压器 |
| 管理卡 | MF1 | 修改水控机单价或者其他参数 |
| 挂失卡 | MF1 | 挂失黑名单，单次挂失可以挂失10张用户卡 |
| 用户卡 | MF1 | 消费卡，可以充值机99999.99元 |
| 软件 | 1.0.0.1 | 充值管理系统 |
| 电脑 | 2003 XP window7 window8 | 电脑用户自配 |
- 技术参数：
计费精度：0.01元
计时精度：1秒
计量精度：最小1脉冲
存储记录：只保存刷卡总额
发 卡 量：无限制
数据保存：FLASH保存数据，掉电不丢失
显 示：5位数码管显示
工作电压：DC12V，功耗小于1.5W
环境温度：0度～60度
控制方式：继电器输出控制电磁阀（12V/1A）
体 积：150*110*100
重 量：300g
- 功能说明：
- 黑色接12V电源负极，红色接12V电源正极。
- 开机显示机器号，再显示全8，再显示版本号，再显示机器号。
- 无挂失、无补办功能。
- 无按键，刷卡自动开始计费。开始扣费时红色二极管亮。
- 一体水控机只能脱机使用，无明细，只有消费总额。
- 分时间、余额、流量三种计费方式。
- 可通过管理卡来改变一体水控机的控制模式及费率，显示OK。
